In opdracht van Waterschap Limburg voeren wij op een aantal locaties visuele inspecties uit in het leidingstelsel om de staat van de leidingen in beeld te brengen. Het betreft vrijvervalleidingen in diverse afmetingen, van Ø 400 mm tot Ø 2200 mm.
Op het traject Blerick – RWZI Venlo ligt circa 1.500 meter vrijvervalleiding met een diameter van Ø 2200 mm. Deze afmeting brengt de nodige uitdagingen met zich mee. Om een goed beeld te krijgen van de staat van de leiding, is het belangrijk dat de camera zich in het midden van de leiding bevindt, zodat ook de bovenzijde van de leiding goed in beeld komt. Met de camera die we op andere locaties hebben gebruikt, was dit niet mogelijk.
Daarom zijn we gaan kijken naar alternatieve manieren van inspecteren. Eén daarvan is het inspecteren van de leiding met een drone. Omdat dit voor zowel ons als de opdrachtgever de eerste keer was, hebben we twee testdagen georganiseerd met twee verschillende bedrijven om te bepalen welke partij het meest geschikt was voor deze opdracht. Uiteindelijk hebben wij de opdracht uitgevoerd met Cansol.de.
Voordat de drone de leiding in kan, moet er eerst het nodige worden voorbereid. Het is niet mogelijk om met een drone te inspecteren als er te veel water in de leiding staat. Omdat er veel water aanwezig was, hebben we eerst diverse maatregelen getroffen, zoals het dichtdraaien van afsluiters en het wegpompen van water.
Daarnaast bevinden zich diverse blinde putten in het traject, waardoor slechts een beperkt aantal putten gebruikt kan worden om de drone in de leiding af te laten zakken. In verband met de accucapaciteit kan de drone slechts een bepaalde afstand afleggen. In de voorbereiding moet daarom goed worden bekeken vanuit welke put de inspectie start en hoe ver de drone kan vliegen.

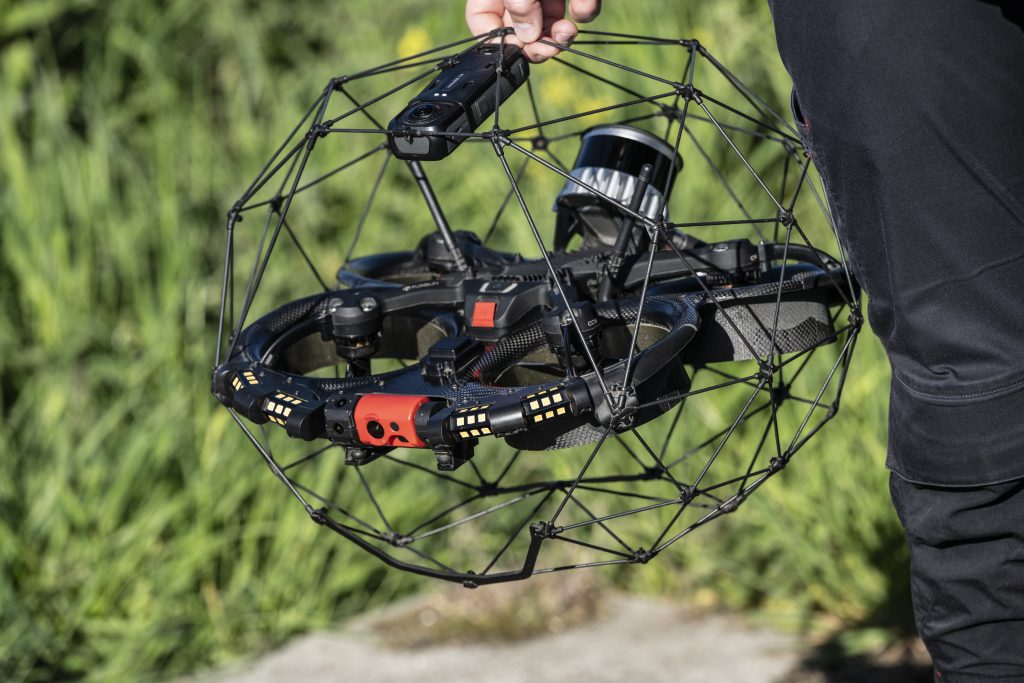

Nadat we het traject hadden doorgesproken en er nog slechts een laagje water in de leiding stond, heeft de piloot de drone de leiding ingestuurd om de benodigde beelden te maken. De drone beschikt over twee camera’s: een 360° camera voor het maken van de inspectiebeelden en een camera aan de voorzijde waarmee de piloot zicht heeft tijdens het vliegen.
In slechts tien minuten heeft de drone een traject van circa 250 meter in beeld gebracht. In totaal hebben we die ochtend ongeveer 600 meter kunnen inspecteren.

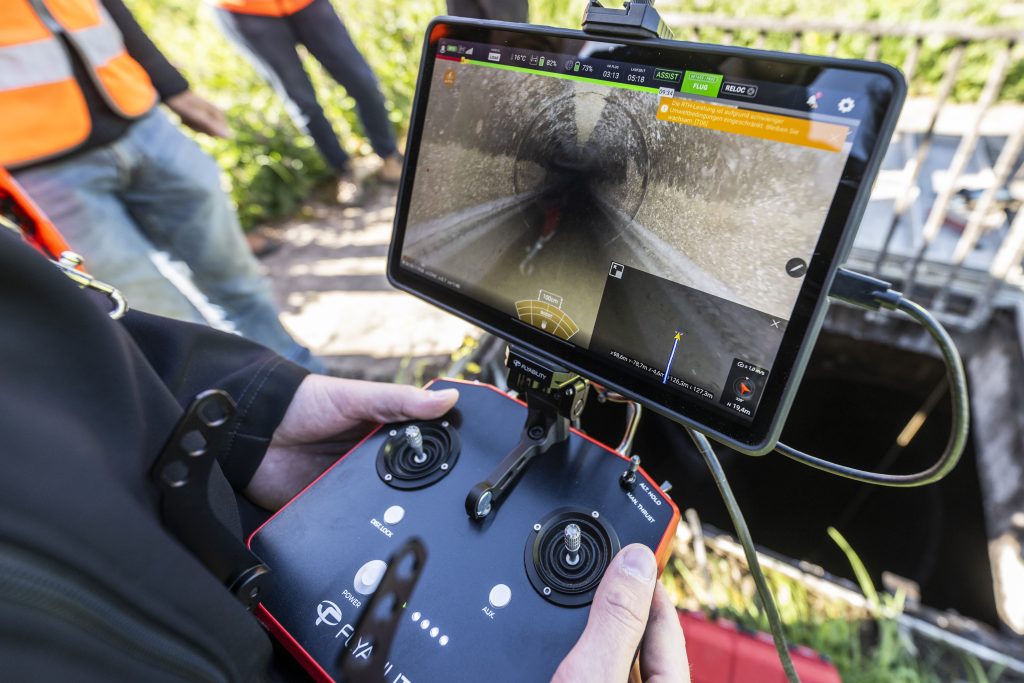

Na de inspectie konden we de beelden van de camera waarmee de piloot stuurt direct terugkijken. Deze gaven al een goed eerste beeld van de staat van de leiding. De beelden van de 360° camera en de rapportage volgen nog. Als deze beelden aan de verwachtingen voldoen, wordt verder bekeken of de drone ook op andere trajecten ingezet kan worden.
De eerste indruk is in ieder geval erg goed en wij zien hierin zeker kansen.
